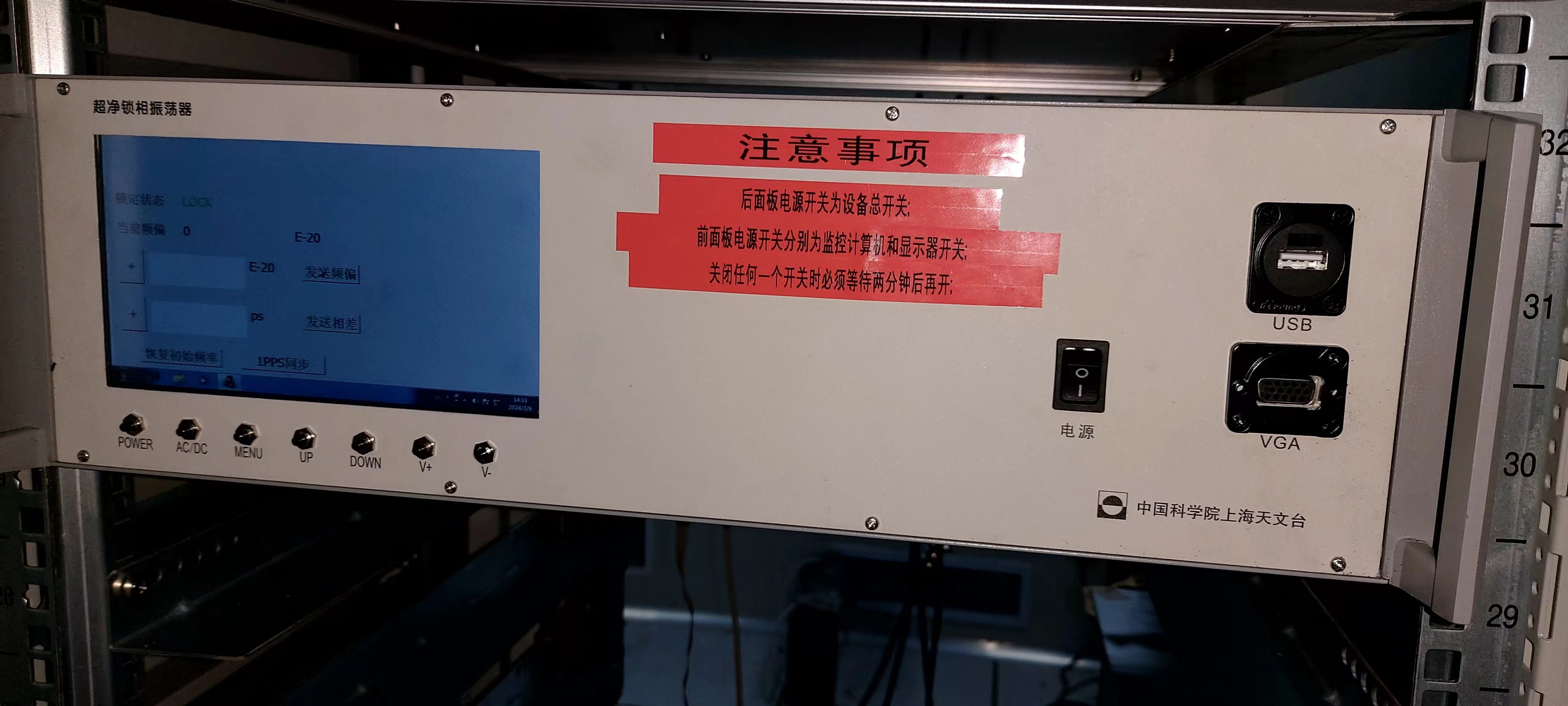

1、设备图片
2、功能
1) 提升输入信号的相位噪声和短期稳定度指标；
2) 输出频率信号具备高精度频率和相位调整能力；
3) 输出秒信号和外部秒信号同步功能；
4) 前面板具备操控功能；
5) 具备主备串口，可通过串口进行通信与控制；
6) 每秒主动上报状态信息。
3、指标
3.1 输入指标
10MHz
1) 输入路数：1路
2) 输入阻抗：50Ω
3) 电平范围：7±1dBm
1PPS同步
1) 输入路数： 1路
2) 输入幅度：≥2.4V
3) 前沿：≤10ns
4) 极性：正
3.2 输出指标
10MHz
1) 输出路数：8路
2) 输出频率调整范围：±1.0e-9，分辨率：1.0e-20
3) 输出相位调整范围：±100ns，分辨率：1ps
4) 幅度：13±1 dBm
5) 输出阻抗：50±10Ω
6) 谐波失真：≤-40dBc
7) 非谐波失真：≤-70dBc
8) 频率稳定度（主动型氢钟输入条件下。10 s以上稳定度取决于所采用氢钟）：
≤3.0e-13（1s）
≤2.0e-15（3600s）
≤2.0e-15（86400s）
9) 单边带相位噪声
≤-120 dBc/Hz（1Hz）
≤-139 dBc/Hz（10Hz）
≤-147 dBc/Hz（100Hz）
≤-150 dBc/Hz（1KHz）
≤-150 dBc/Hz（10KHz）
100MHz
1) 输出路数：4路
2) 幅度：13±1 dBm
3) 输出阻抗：50±10Ω
4) 谐波失真：≤-40dBc
5) 非谐波失真：≤-70dBc
6) 单边带相位噪声
≤-100 dBc/Hz（1Hz）
≤-115 dBc/Hz（10Hz）
≤-127 dBc/Hz（100Hz）
≤-140 dBc/Hz（1KHz）
≤-150 dBc/Hz（10KHz）
1PPS
1) 输出路数：2路
2) 输出幅度：≥3V
3) 前沿：≤3ns（短电缆）
4) 极性：正
3.3接口
3.3.1信号接口
超净锁相振荡器的信号接口如下表所示：
|
信号 |
接口类型 |
数量 |
方向 |
说明 |
|
10MHz |
SMA |
1 |
输入 |
频标输入 |
|
1PPS |
SMA |
1 |
输入 |
外同步输入 |
|
10MHz |
SMA |
8 |
输出 |
10MHz输出 |
|
100MHz |
SMA |
4 |
输出 |
100MHz输出 |
|
1PPS |
SMA |
2 |
输出 |
1PPS输出 |
3.3.2通信接口
RS232串口，主备2个。
|
接口形式 |
电平 |
波特率(b/s) |
数据位 |
停止位 |
奇偶校验位 |
|
DB9-F |
RS232 |
9600 |
8 |
1 |
偶 |
4、结构
1) 按照设备结构设计要求进行设计
2) 整机尺寸：19英寸3U标准上架机箱
3) 整机颜色：哑光细砂纹RAL7035
4) 后面板：输入输出SMA接口、DB-9F串口、电源接口、电源开关、接地柱
5) 前面板：液晶屏操控指示
