钟组合成器

发布时间：2024-03-06 | 【大中小】 | 【打印】【关闭】

钟组合成器

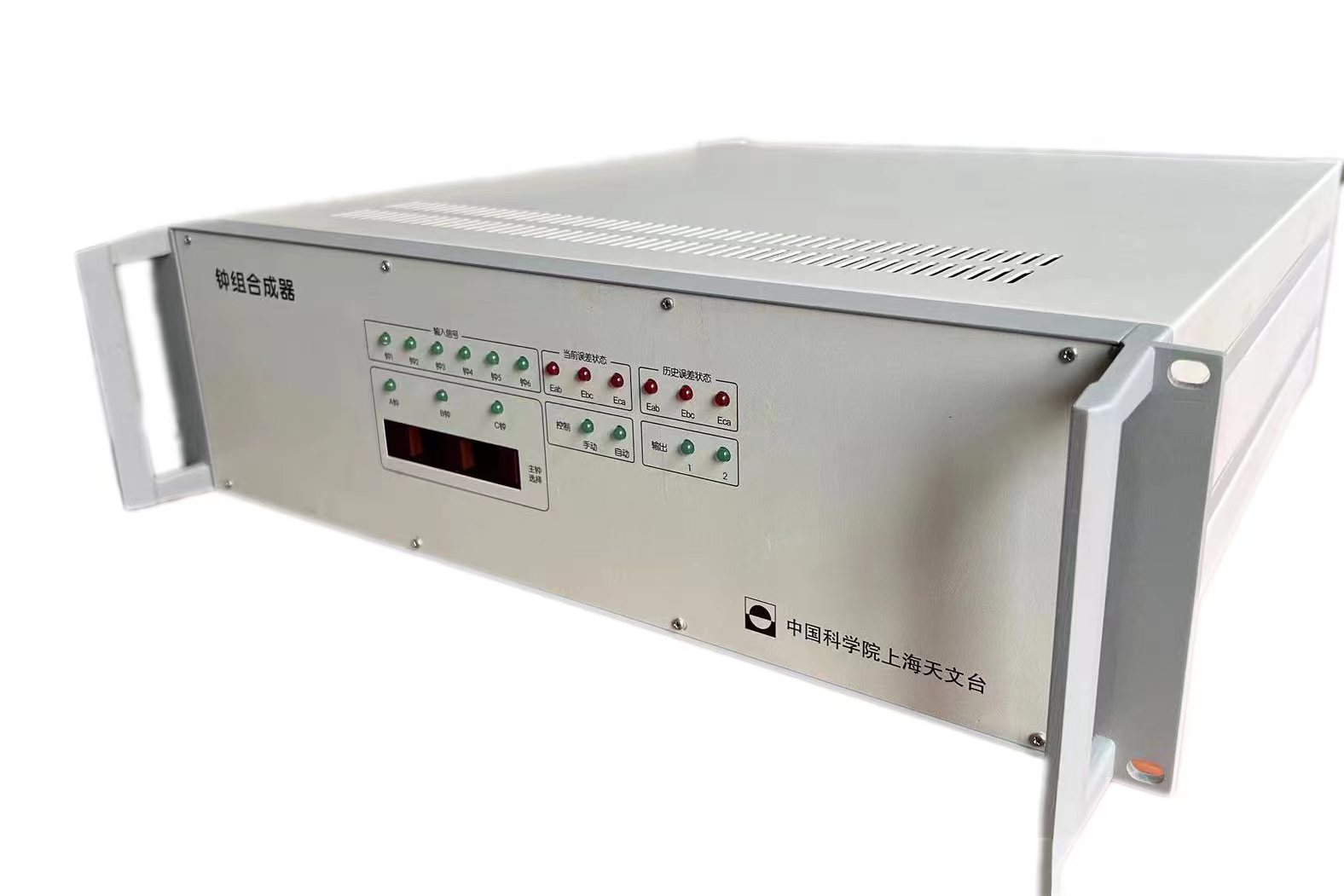

1 设备图片

2 功能指标

2.1 基本功能

1）支持多路钟组信号合成输出

2）可进行多通道、连续不间断比相测量

3）可自动判别原子钟跳频跳相，通过强制或自动方式实现输入信号的无损切换

4）可通过通讯接口和前面板指示工作状态

5）可通过通讯接口每秒主动上报工作状态、告警信息，接收控制指令，实现设备工况和测量数据的实时上报和监控

2.2 可扩展功能

1）提供1PPS脉冲信号输出

2）与外部1PPS信号进行同步

3）可对钟组信号进行跳频调相

3 性能指标

3.1 输入信号性能要求

3.2 输出频率信号性能指标

指标项目	标配	可选项
信号频率	10MHz	-
信号路数	2路	-
信号幅度	7±1dBm	（5~13）±1dBm
输出阻抗	可驱动50Ω阻抗负载
稳定度	-	≤5.0E-12/1s ≤1.0E-12/10s 10s以上稳定度指标由输入信号指标决定
单边带相位噪声	-	选项1	≤-100dBc/Hz@1Hz ≤-130dBc/Hz@10Hz ≤-140dBc/Hz@100Hz ≤-150dBc/Hz@1kHz ≤-150dBc/Hz@10kHz
单边带相位噪声	-	选项2	≤-115dBc/Hz@1Hz ≤-130dBc/Hz@10Hz ≤-142dBc/Hz@100Hz ≤-157dBc/Hz@1kHz ≤-158dBc/Hz@10kHz
谐波失真	≤-40dBc	-
非谐波失真	≤-80dBc	-

3.3 输出脉冲信号性能指标

脉冲信号非标配输出项目，可选加输出脉冲信号。性能指标如下：

1）信号频率：1PPS脉冲信号

2）信号路数：1路

3）信号幅度：≥2.4V（TTL电平）

4）前沿抖动：≤50ps

5）前沿宽度：≤2ns（10米传输电缆末端）

6）脉冲宽度：可定制

3.4 其他性能指标
