频率信号分配放大器

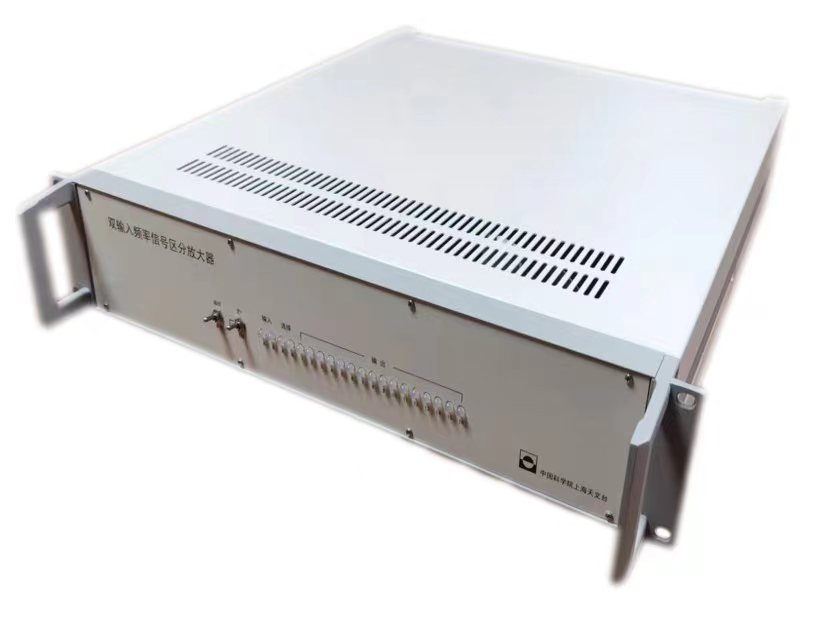

1 设备图片

2 功能指标

2.1 基本功能

1）支持2路输入信号，并通过手动或自动方式实现输入信号的无损切换

2）提供多路高质量频率信号输出

3）可通过前面板指示工作状态、进行输入切换控制

4）可通过通讯接口每秒主动上报工作状态、告警信息，接收控制指令，实现设备工况和测量数据的实时上报和监控

2.2 可扩展功能

可选配受外部提供的直流电平信号控制选择输入信号

3 性能指标

3.1 输入信号性能要求

3.2 输出信号性能指标

指标项目	标配	可选项
信号种类	10MHz	选项1	1MHz
		选项2	5MHz
		选项3	100MHz
信号路数	16路	可定制，总数不超过20路
信号幅度	输入信号幅度±1dBm	（输入信号幅度+3）±1dBm
输出阻抗	可驱动50Ω阻抗负载
本底稳定度（10MHz）	≤3.0E-13/1s ≤3.0E-14/10s ≤5.0E-15/100s ≤5.0E-15/1000s ≤5.0E-15/10000s ≤5.0E-15/1d	≤3.0E-14/1s ≤3.0E-15/10s ≤7.0E-16/100s ≤7.0E-16/1000s ≤3.0E-16/10000s ≤3.0E-16/1d
本底相噪（10MHz）	≤-115dBc/Hz@1Hz ≤-130dBc/Hz@10Hz ≤-140dBc/Hz@100Hz ≤-150dBc/Hz@1kHz ≤-150dBc/Hz@10kHz	≤-120dBc/Hz@1Hz ≤-135dBc/Hz@10Hz ≤-145dBc/Hz@100Hz ≤-156dBc/Hz@1kHz ≤-158dBc/Hz@10kHz
谐波失真	≤-40dBc	-
非谐波失真	≤-80dBc	-

3.3 其他性能指标
