时频设备研发与测试服务部
|
本平台仪器设备包含氢原子钟、频率计数器、频率比对器、时间间隔分析仪、GPS共视接收机。针对各类时间频率设备，提供频率准确度、频率稳定度、相位噪声、脉冲信号同步等多项测试和校准服务。测试服务具有高精度、高可靠、长期性的特点，其中准确度测试可达到1E-13量级，即百万年偏差一秒以内；长期稳定度测试可达1E-16量级，达到守时级别；相位噪声测试远端小于-150 dBc，频率信号达到超净级别。 | ||
|
设备图 |
设备介绍 |
收费标准 |
|
|
氢原子钟（时频平台） (TVremya-Ch VCH-1003A) 设备编号：100021020080810JG
出厂测试指标(5 MHz) 稳定度：1 s ≤2E-13，10 s ≤2E-14，100 s ≤7E-15，1 d ≤2E-16； 相位噪声：-130 dBc/Hz@10 Hz,-140 dBc/Hz@100 Hz, |
开机费：1000元 200 元/小时 |
|
|
频率计数器 (SRS SR620) 设备编号：100021072003007
测量不确定度：0.5 ns。 用于时间间隔、频率计数测量。 |
开机费：500 元 100 元/小时 |
|
|
频率比对器 (VCH-314) 设备编号：100021020180137
输入频率：5 MHz，10 MHz或100 MHz； 比对不确定度：1 s ≤ 2×10-14，10 s ≤ 5×10-15， |
开机费：500元 100 元/小时 |
|
|
时间间隔分析仪（时频平台） (Symmetricom TSC 5120A) 设备编号：10002101004674
频率范围：1-30 MHz；本底相位噪声：-175 dBc/Hz。 用于相位噪声测试，频率短期稳定度测试，时间间隔测试。 |
开机费：500 元 100 元/小时 |
|
|
共视接收机 （NTSCGNSS-2） 设备编号：100021020140475
本底： ≤ ±1E-13； 包含计数器和数据处理计算机。 |
开机费：500元 100 元/小时 |
|
本平台包含相位噪声分析仪、安捷伦E8257D频率源、安捷伦E4440A频谱仪、氢原子钟（时统平台）和氢原子钟频率标准平台等仪器。提供高质量频率信号、时频信号频谱分析、信号功率测量、谐波和非谐波测量、时频信号相位噪声分析、时频信号稳定度测试等服务，其中相位噪声测试精度在10 MHz中心频率偏1 Hz处可达-150 dBc/Hz左右，稳定度测试的1秒稳定度可到1E-15，相噪稳定度测试达到国内一流水平。 | ||
|
设备图 |
设备介绍 |
收费标准 |
|
|
相位噪声分析仪 （Symmetricom TSC 5125A） 设备编号：100021020150266
测量频率范围：1 MHz-400 MHz。 本底参数：
|
100 元/小时 |
|
|
安捷伦E8257D频率源 (Agilent E8257D) 设备编号：1000210JG2-025
产生信号带宽：250 KHz-40 GHz。 |
120 元/小时 |
|
|
安捷伦E4440A频谱仪 (Agilent E4440A) 设备编号：1000210JG2-024
测量带宽：3 Hz-26.5 GHz。 |
150 元/小时 |
 |
氢原子钟（时统平台）
( Spectra Time iMaser4000) 设备编号：100021020190822
相位噪声：-130 dBc/Hz@1 Hz； 稳定度：8E-14@1s，2E-16@1 day。
|
230 元/小时 |
 |
氢原子钟频率标准平台
( T4 Science 定制) 设备编号：100021020210998
相位噪声：-130 dBc/Hz@1 Hz； 稳定度：8E-14@1s，2E-16@1 day。 |
260 元/小时 |
|
|

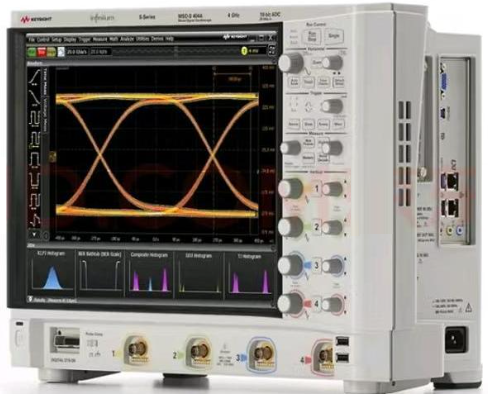

混合示波器 （MSOS404A）
设备编号：BD12JG-18 特点：配有4 GHz 存储器、15 英寸 XGA 电容触摸屏和 10 位模拟数字转换器。 |
200元/小时 |
 |
矢量信号源 （E8267D）
设备编号：BD12JG-19 频率范围： 100 kHz 至 44 GHz（可扩展至 500 GHz） |
200 元/小时 |
|
本平台由真空测试罐、高低温试验箱、控温循环机、氢原子钟、相位噪声分析仪、频率比对器、矢量网络分析仪等设备组成.对星载原子钟和其他（时频）设备进行真空环境、热真空、真空长期贮存、高低温、大气长期频率稳定度、跃迁信号等的测试能力。试验压力最优真空度已达到为1E-5 Pa，变温速率可至1 ℃/min，控温精度为0.1 ℃。 | ||
|
设备图 |
设备介绍 |
收费标准 |
|
|
真空测试罐 （湖北汉光设备股份有限公司，定制） 设备编号：100021020170411
尺寸：720.8X235X260 mm； 真空度：优于1E-3 Pa。 |
100 元/小时 |
|
|
高低温试验箱 （上海博工试验设备制造厂 BG/T-225） 设备编号：100021020130225
尺寸：520.8X450X460 mm； 设定精度：温度±0.1 ℃，湿度：±1% R.H； 指示精度：温度±0.1 ℃， 湿度：±1% R.H； 温度范围：-20～+150 ℃；湿度范围：20~98%。 |
400 元/小时 |
|
|
控温循环机 （北京科技 DX-1000） 设备编号：100021020130974
温度范围：-20~30 ℃；控温精度：±0.1 ℃； 制冷量：1000 W。 |
100 元/小时 |
|
|
氢原子钟（真空平台） （Vremya-Ch VCH-1003M） 设备编号：100021020200859 频率稳定度：1.2E-13/1 s，2E-14/10 s，7E-15/100 s, 2E-15/3600 s，2E-15/1 day； 相位噪声：
|
200 元/小时 |
|
|
相位噪声分析仪（真空平台） （Symmetricom TSC 5120A） 设备编号：100021020190395
频率范围：1 - 30 MHz；功率范围：3~17 dBm； 阿伦方差：＜3E-15/1 s； 测量准确度：±1 dB； 底噪(10 MHz):-145 dB/Hz@1 Hz，-155 dB/Hz@10 Hz， -165 dB/Hz@100 Hz, -175dB/Hz@≥10000Hz。 |
100 元/小时 |
|
|
频率比对器（真空平台） （VREMYA-CH VCH-314） 设备编号：100021020130974
输入频率：5 or 10 or 100 MHz； 输入功率:(0.6~1.2)V on 50 Ω；滤波带宽：3 or 10 Hz； 输入频率的相对频差：±1.0E-8 or ±1.0E-6； 测量不确定度：8.0E-14/1 s，2.0E-14/10 s， |
100 元/小时 |
|
|
矢量网络分析仪 （Keysight E5063A） 设备编号：100021020160352
频率范围：100 kHz~3 GHz； 动态范围：117 dB； 输出功率：0 dBm； 端口数量：2； 扫描速度：9 ms。
|
400 元/小时 |
 |
被动型氢原子钟（真空平台）
（VCH VCH-1008） 设备编号：100021020180336
频率稳定度：5E-13/1 s，2E-13/10 s，5E-14/100 s, 9E-15/3600 s，4E-15/1 day； |
130 元/小时 |
 |
频谱分析仪（真空平台）
（罗德施瓦茨 FSW26） 设备编号：100021020200104
频率范围： 2 Hz - 26.5 GHz; 显示平均噪声电平：-169 dBm/Hz@1GHz预放开启； 相位噪声：-140 dBc/Hz@1 GHz，10 kHz offset。 |
130 元/小时 |
|
|

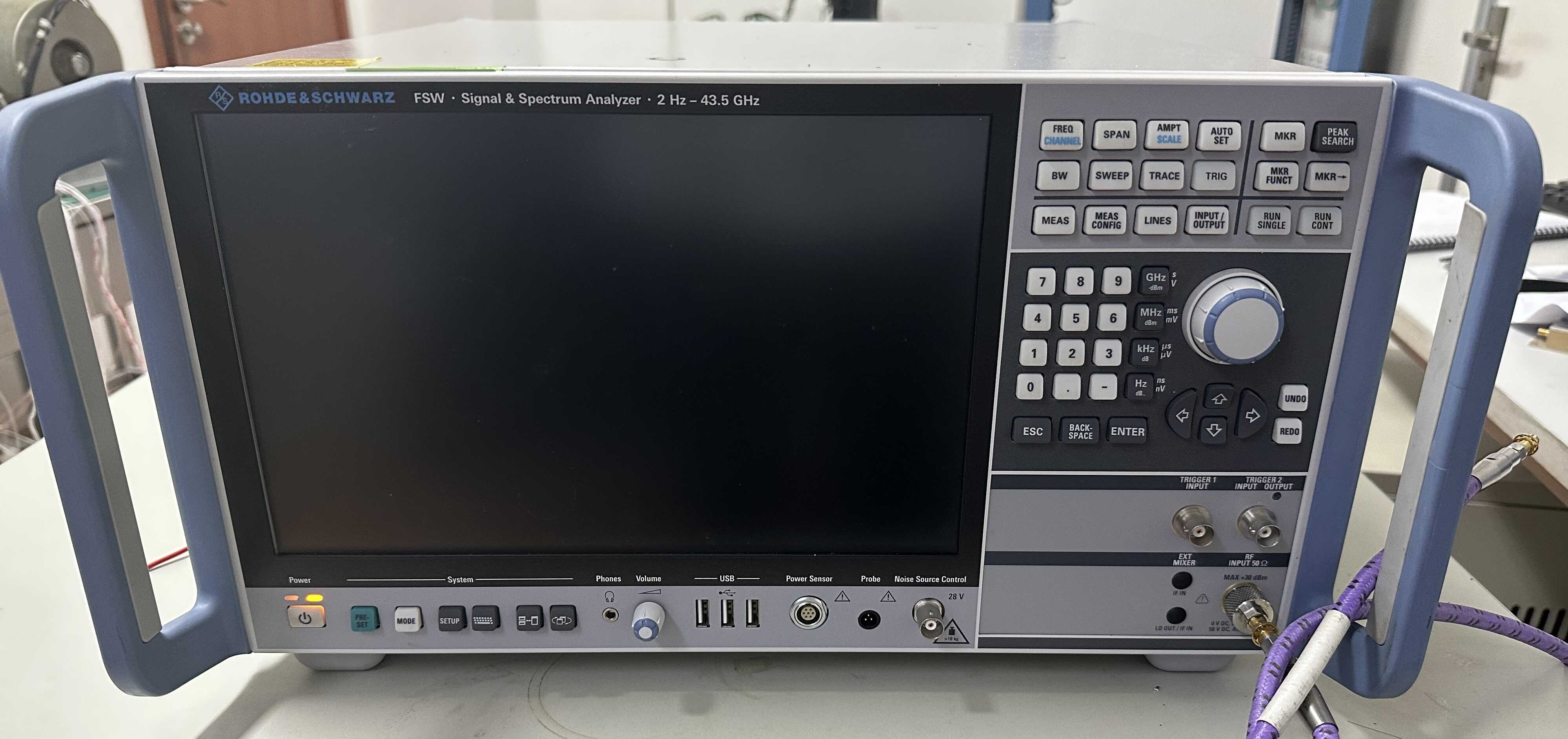

频谱仪 （FSW43） 设备编号：BD13JG-7 频率范围 直流耦合： 2Hz～43.0GHz 交流耦合：10MHz～43.0GHz 相位噪声 （1GHz频率点，指标标称值）： 1 kHz偏置： <–127 dBc (1Hz) 10kHz偏置：<–137 dBc(1Hz) |
200 元/小时 |
|
|

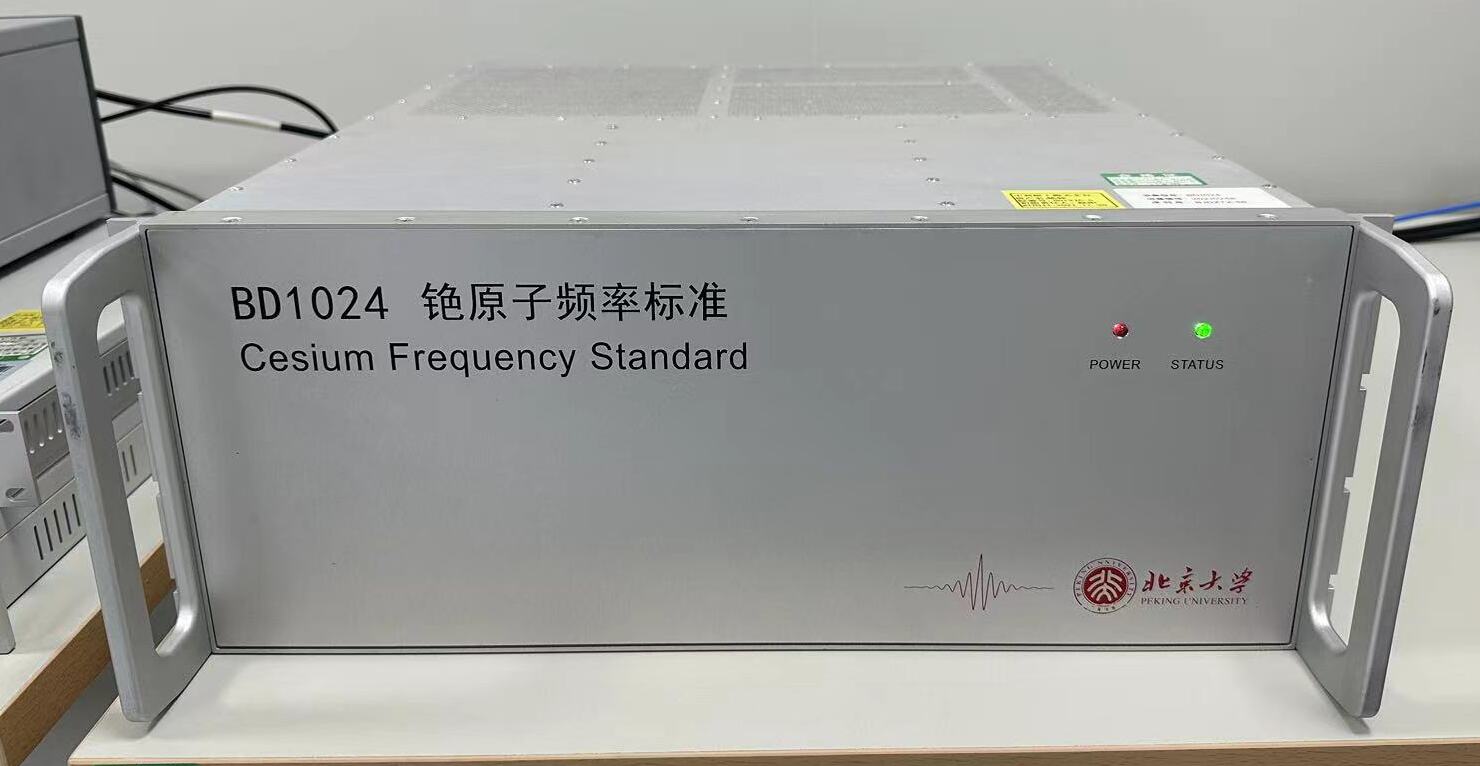

铯钟 （BD1024） 设备编号：BD13JG-5 准确度优于1E-12 |
140 元/小时 |
