光电设备研发与测试服务部
|
本平台拥有一批先进的光学系统检测及装调设备；包括双光路中心偏差测量仪、动态干涉仪、离轴平行光管、全自动内调焦电子自准直仪、精密测角仪和精密球径仪。提供大型天文望远镜研制、光学元件及光学系统高精度检测、复杂光学系统标校及装调服务。 平台管理员：郑立新；技术员：蔡建清、王超燕。 | ||
|
设备图 |
设备介绍 |
收费标准 |
|
|
双光路中心偏差测量仪（定心仪） (Trioptics OptiCentric MAX 2R-600X2100UP) 设备编号：100021020150133
测量外径最大750 mm; 重量最大800 Kg; 测量范围:±5 - ±2100 mm（曲率半径）; 精度: ±0.2 μm或±2 s； 重复性:±0.1 μm或±1 s; 曲率半径测量范围：±5 - ±1500 mm; 精度:0.05% - 0.3%; 重复性:0.03% - 0.2%。 用于安装各类透镜镜头，进行光学系统调试与测量。
|
600 元/小时 |
|
|
动态干涉仪 (4D Technology Phasecam 4020) 设备编号：1000210JG2-048
标准口径：φ7mm准直；RMS精度：<0.002λ； 镜头配置：F1, F2, F2.4, F4, F6, F8.5 ,F10, F11.4, F12.8, F17, F21, F31。 用于光学元件面形检测，光学系统调试与测量。 |
250 元/小时 |
|
|
离轴平行光管 设备编号：1000210XG20160343 口径：φ800 mm； 焦距：44 m；视场：±2.4′；全视场波像差：RMS值优于λ/20；光谱范围:320-2400 nm；光源：积分球，卤素灯，NKT超连续光源；标准靶标：星点板，鉴别率板，玻罗板，十字分划板。 用于光学系统定标，焦距，系统成像质量，系统分辨率测量；提供高质量的平行光。 |
400 元/小时 |
|
|
全自动内调焦电子自准直仪 （Davidson Optronics D-275-AAT-WW） 设备编号：1000210XG20160142
有效焦距：500 mm； 测量精度：±0.4″； 分辨率：0.05 ″； 光轴稳定度：优于4″。 |
300 元/小时 |
|
|
精密测角仪 （Trioptics PrismMaster 300HR） 设备编号：1000210XG20160232
角度测量精度：±0.2 ″； 塔差测量精度：±1.0 ″； 被测产品直径：<225 mm； 自准直仪分辨率：0.01 ″。 可用于角度测量，平行度测量。 |
400 元/小时 |
|
|
精密球径仪 （Trioptics SUPER-Spherotronic HR） 设备编号：1000210XG20160233
光学元件口径：6 mm-150 mm； 曲率半径测量精度：0.01%； 线性编码器分辨率：0.1 μm 用于曲率半径测量。 |
300 元/小时 |
|
|

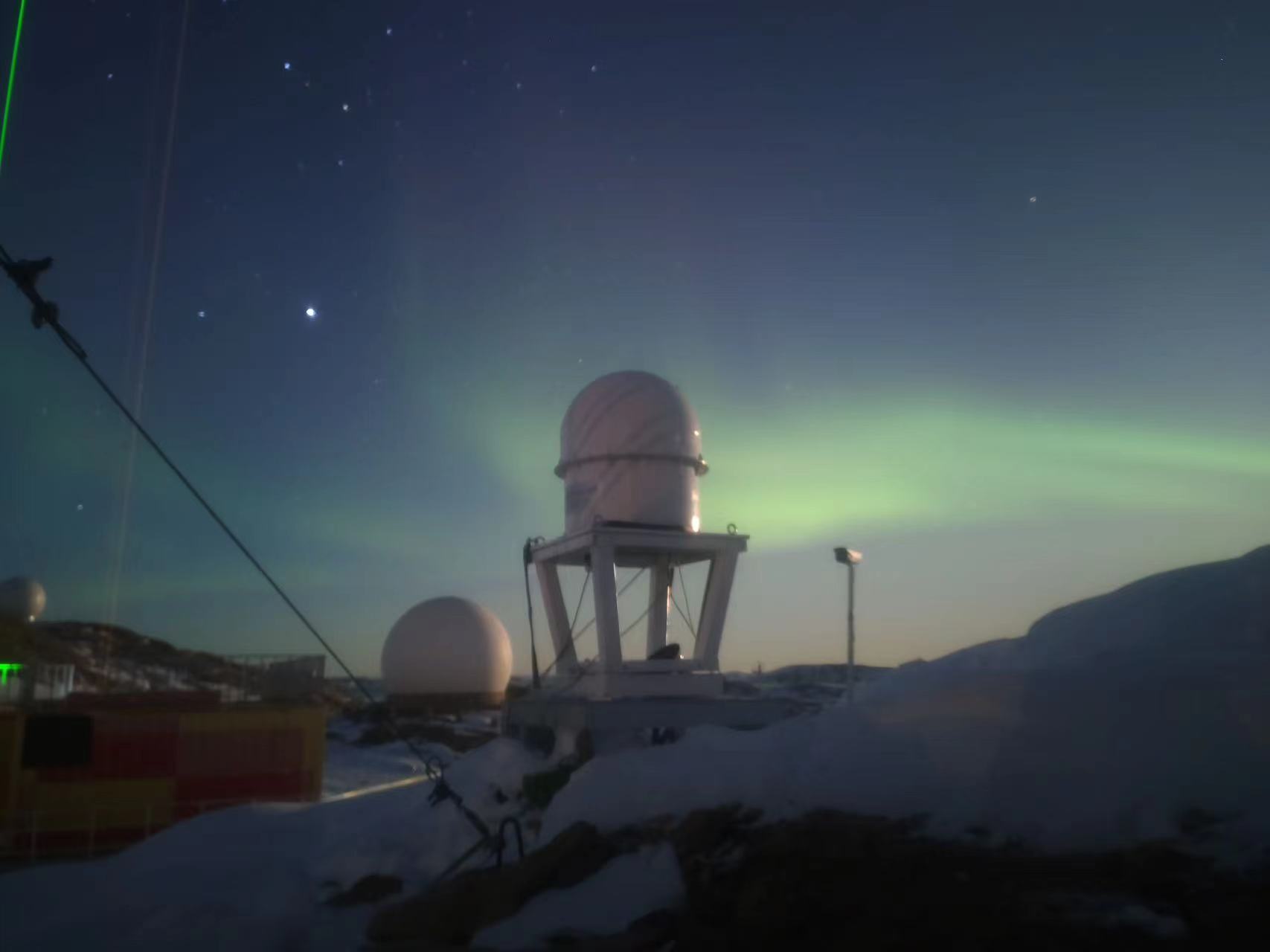

南极天目望远镜
望远镜通光口径：180 mm； 焦距：220 mm； 视场：9.5°×9.5°； 工作波段：500~800 nm； FWHM：Avg. 2 pixel; 11.25"/pixel; CCD: 12 μm/pixel; 3056×3056; 36.7×36.7 具备漂移扫描功能；望远镜采用凝视观测模式。 | 4500 元/小时 |
