射电观测设备技术服务部
| 01. VLBI观测及相关处理服务平台 | ||

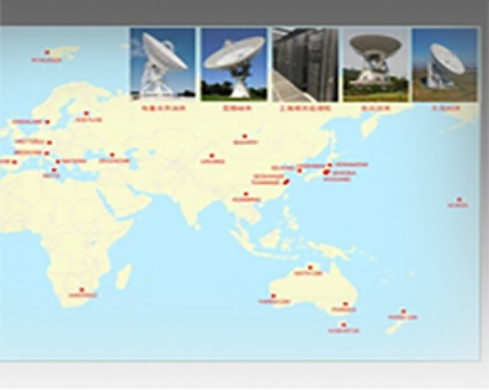

| 本平台由IVS相关处理平台和25m、65m射电望远镜、长白山40米望远镜、日喀则40米望远镜(部分观测时间)及其参与的观测网、甚长基线干涉系统及手持式微波分析仪组成。其中IVS相关处理平台由集群式相关处理服务器(400 CPU核@2.60 GHz)、数据存储系统(1PB)和高速互联网络(内部56 Gbps，国际2 Gbps)构成。本平台针对VLBI在天文和测地领域的应用，利用国内VLBI网、亚洲大洋洲VLBI网和IVS（国际测地与天体测量VLBI服务）观测网开展观测，并提供相关处理产品（FITS-IDI格式文件、vgosDB测地数据库文件等）。依托探月工程VLBI测轨分系统，本平台还提供地球中高轨卫星的VLBI跟踪测量服务，定轨精度可达10 m量级。 | ||
| 平台管理员：甘江英；技术员：郭铨、姜天雨、夏博、柳聪。 | ||
| 设备图 | 设备介绍 | 收费标准 |
 |
IVS相关处理平台 | 计算单价： |
| （Dell R630） | 0.2元/CPU核/时， | |
| 设备编号：100021020141050 | 存储单价： | |
| CPU节点：20个节点，共400 CPU核。 | 2元/GB/月。 | |
| 每节点2个Xeon E5-2660v3（10核），2.60 GHz； | ||
| BeeGFS并行文件系统：400 TB。 | ||
| NAS存储：620 TB。 | ||
| 网络：56 Gb Infiniband，1 Gb Ethernet。 | ||
| 国际互联网带宽：2 Gbps。 | ||
 |

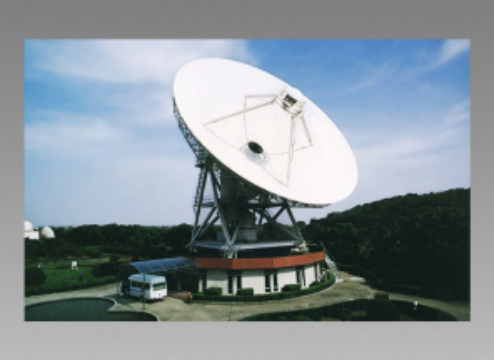

甚长基线干涉系统 | 400 元/小时 |
| （上海天文台 25米） | ||
| 设备编号：100021081987045 | ||
| 主反射面直径：25米。 | ||
| 天线结构：卡塞格林式波束波导。 | ||
| 跟踪速度：每秒1度（方位），每秒0.6度（俯仰）。 | ||
| 观测波段：3.6/13cm、5cm、6cm。 | ||
| 主要从事VLBI联测任务，包括IVS、EVN、东亚VLBI联测及探月观测。 | ||
 |

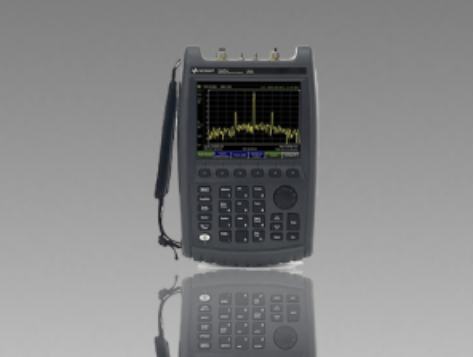

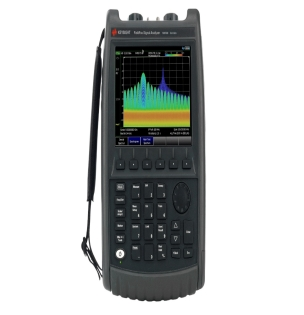

手持式微波分析仪 | 200 元/小时 |
| （Keysight Technologies N9951A） | ||
| 设备编号：100021020170629 | ||
| 频率范围：5Hz-44Hz，DANL@1GHz-159dBm。 | ||
| 网分功能：有。 | ||
| 信号源功能：有。 | ||
| 10kHz偏置时的相噪@1GHz-111dBc/Hz。 | ||
| 用于信号与频谱分析、电磁干扰信号监测等。 | ||
 |

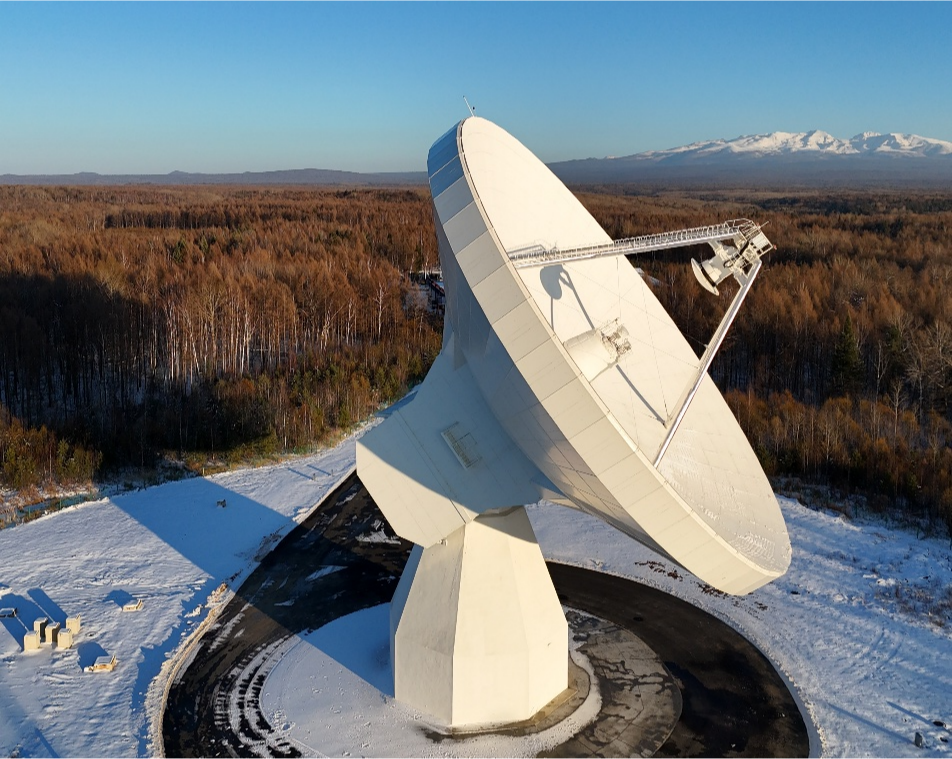

长白山40米望远镜 天线口径：40米 天线结构：方位俯仰型双叉臂转台式天线 天线焦点：卡塞格林焦点和主焦点 天线转速：方位1度/秒，俯仰0.5度/秒 转动范围：方位-270°至+270°，俯仰7°至89° 观测波段：S/X双频（2.15-2.45GHz/8.2-9.0GHz） 主要从事：VLBI联测和单天线观测，用于射电天文研究及卫星测轨。 |
2500 元/小时 |
 |

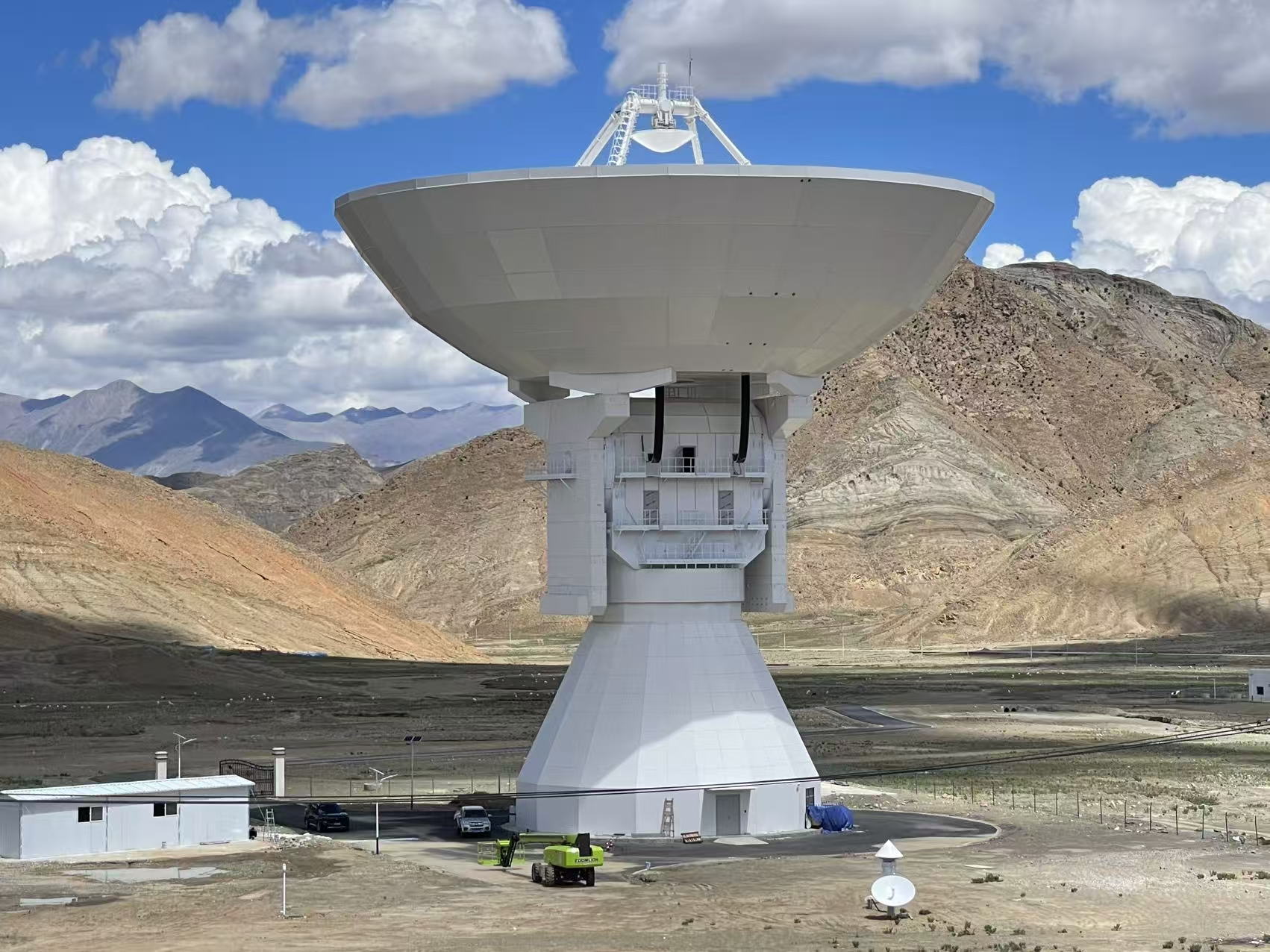

日喀则40米望远镜 天线口径：40米 天线结构：方位俯仰型双叉臂转台式天线 天线焦点：卡塞格林焦点和主焦点 天线转速：方位1度/秒，俯仰0.5度/秒 转动范围：方位-270°至+270°，俯仰7°至89° 观测波段：S/X双频（2.15-2.45GHz/8.2-9.0GHz） 主要从事：VLBI联测和单天线观测，用于射电天文研究及卫星测轨。 |
2500 元/小时 |
| 02. VLBI信号测量技术平台 | ||
| 本平台仪器包括信号与频谱分析仪、信号发生器和多通道时间间隔测量仪。可进行射频信号的高精度分析、高精度射频/中频信号模拟输出、1PPS信号高精度钟差比对。 | ||
| 平台管理员：朱人杰；技术员：李纪云、曲晓川。 | ||
| 设备图 | 设备介绍 | 收费标准 |
 |

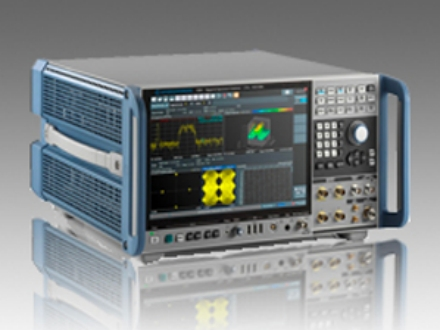

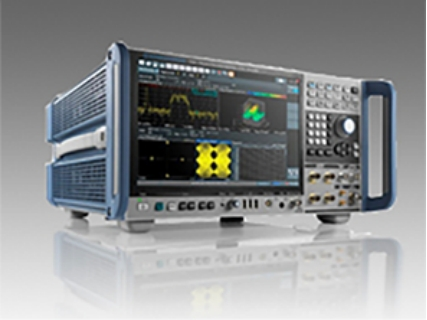

信号与频谱分析仪 | 400 元/小时 |
| （R&S FSW） | ||
| 设备编号：100021020190238 | ||
| 频率范围：2 Hz ~ 26.5 GHz，本底噪声： < -110 dBm。 | ||
| 最大实时带宽：800 MHz，内部分析带宽高达：2 GHz。 | ||
| 具备较高的分析带，用于对信号的频谱、相位噪声、EMI等参数进行测量分析。 | ||
 |

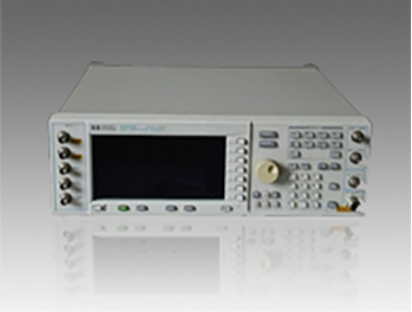

信号发生器 | 200 元/小时 |
| (安捷伦 E4433B) | ||
| 设备编号：1000210112001011 | ||
| 模拟信号频率输出范围：250 KHz~4 GHz； | ||
| 频率分辨率：0.01 Hz。 | ||
| 产生单音或调制信号，作为待测设备的激励。 | ||
| 提供宽频、高稳时间基准、电子/机械衰减的高质量模拟 | ||
| 信号输出。 | ||
 |

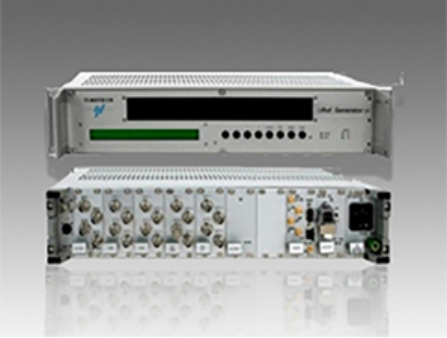

多通道时间间隔测量仪 | 150 元/小时 |
| (Timetech 10409) | ||
| 设备编号：100021020190145 | ||
| 7通道时间比对，带GPS模块，比对精度1 E-15 s。提供 | ||
| 1 PPS信号时钟比对服务，测量误差小于20 ps，可同时支 | ||
| 持8路1 PPS信号输入。 | ||
| 用于同时比对多路信号之间的时间间隔。 | ||
| 03. 微波器件与系统测试平台 | ||
| 本平台仪器设备包含矢量网络分析仪、超低相噪模拟信号源、FSU50频率分析仪、FSW26频谱分析仪、FSUP26信号源分析仪。可提供频率范围高至50 GHz的微波无源与有源器件、射电天文接收系统等的性能测试，开展电磁干扰信号搜寻等工作。 | ||
| 平台管理员：仲伟业；技术员：许志强、张超。 | ||
| 设备图 | 设备介绍 | 收费标准 |
 |

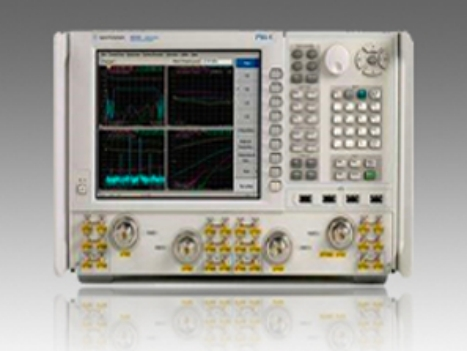

矢量网络分析仪 | 400 元/小时 |
| (Agilent N5245A) | ||
| 设备编号： 100021020120569 | ||
| 频率范围： 10 MHz~50 GHz； | ||
| 系统动态范围： 121~125 dB@20 GHz； | ||
| 谐波：-60 dBc@>2 GHz； 端口数量：4。 | ||
| 测量微波有源/无源器件散射参数等性能。 | ||
 |

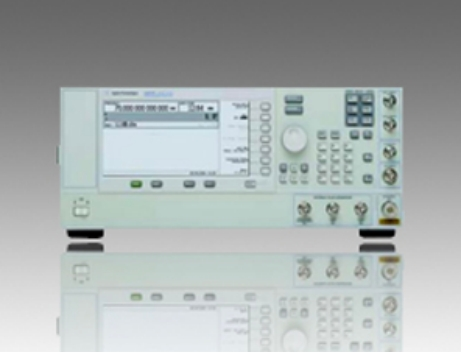

超低相噪模拟信号源 | 220 元/小时 |
| (Keysight E8257D) | ||
| 设备编号： 100021020141115 | ||
| 频率范围： 250 kHz~50 GHz； | ||
| 电平范围： -110 dBm~+10 dBm； | ||
| 相位噪声： -134 dBc/Hz @ 1 GHz, 10 KHz offset。 | ||
| 用于生成常见的模拟信号，具有优异的相位噪声特性。 | ||
 |

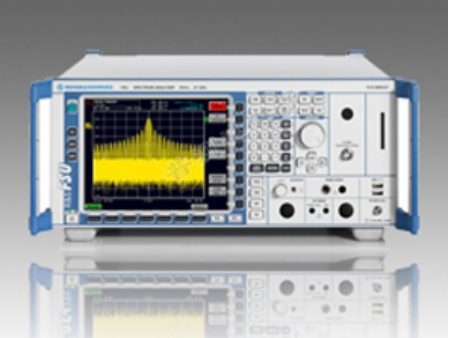

FSU50频谱分析仪 | 380 元/小时 |
| (Rohde&Schwarz FSU50) | ||
| 设备编号： 100021020120567 | ||
| 频率范围：20 Hz~50 GHz; | ||
| 显示平均噪声电平：-152 dBm/10Hz @ 1 GHz预放开启； | ||
| 相位噪声： -129 dBc/Hz @ 1 GHz, 10 KHz offset。 | ||
| 频率高达50 GHz的频谱分析。 | ||
 |
FSW26频谱分析仪 | 200 元/小时 |
| (Rohde&Schwarz FSW26) | ||
| 设备编号： 1000210TYJG-140 | ||
| 频率范围： 2 Hz~26.5 GHz; | ||
| 显示平均噪声电平：-169 dBm/Hz @ 1 GHz 预放开启； | ||
| 相位噪声： -140 dBc/Hz @ 1 GHz, 10 KHz offset。 | ||
| 用于屏幕触控、 信号与频谱分析、 电磁干扰信号监测等。 | ||
 |

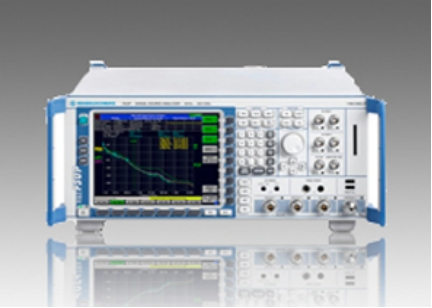

FSUP26信号源分析仪 | 300 元/小时 |
| （Rohde&Schwarz FSUP26） | ||
| 设备编号： 100021020120752 | ||
| 频率范围： 20 Hz~26.5 GHz； | ||
| 相位噪声： -143 dBc/Hz @ 1 GHz, 10 KHz offset。 | ||
| 兼具信号分析与相位噪声测量等功能。 | ||
 |

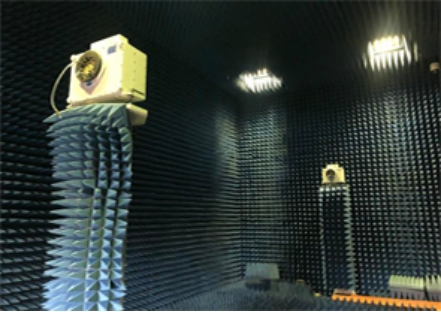

天线远场测量系统 | 2000 元/小时 |
| （MI Technologies MI-3003） | ||
| 设备编号： 1000210XG20150667 | ||
| 置于10.9 m 7 m 5.8 m（长 宽 高）的全封闭矩形微波暗室内，该暗室由金属屏蔽单元包裹吸波材料组成。 | ||
| 暗室静区1.2 m 1.2 m，转台高度2.9 m， | ||
| 暗室屏蔽性能优于100 dB。 | ||
| 该系统可对1 GHz~50 GHz各类天线辐射性能进行测试。 | ||
| 包括单频点、多频点、连续波状态下天线的幅度、相位 | ||
| 方向图的测试；线极化、圆极化的主极化、交叉极化的幅相方向图的测试；天线轴比、增益等电性能参数的测试。 | ||
 |

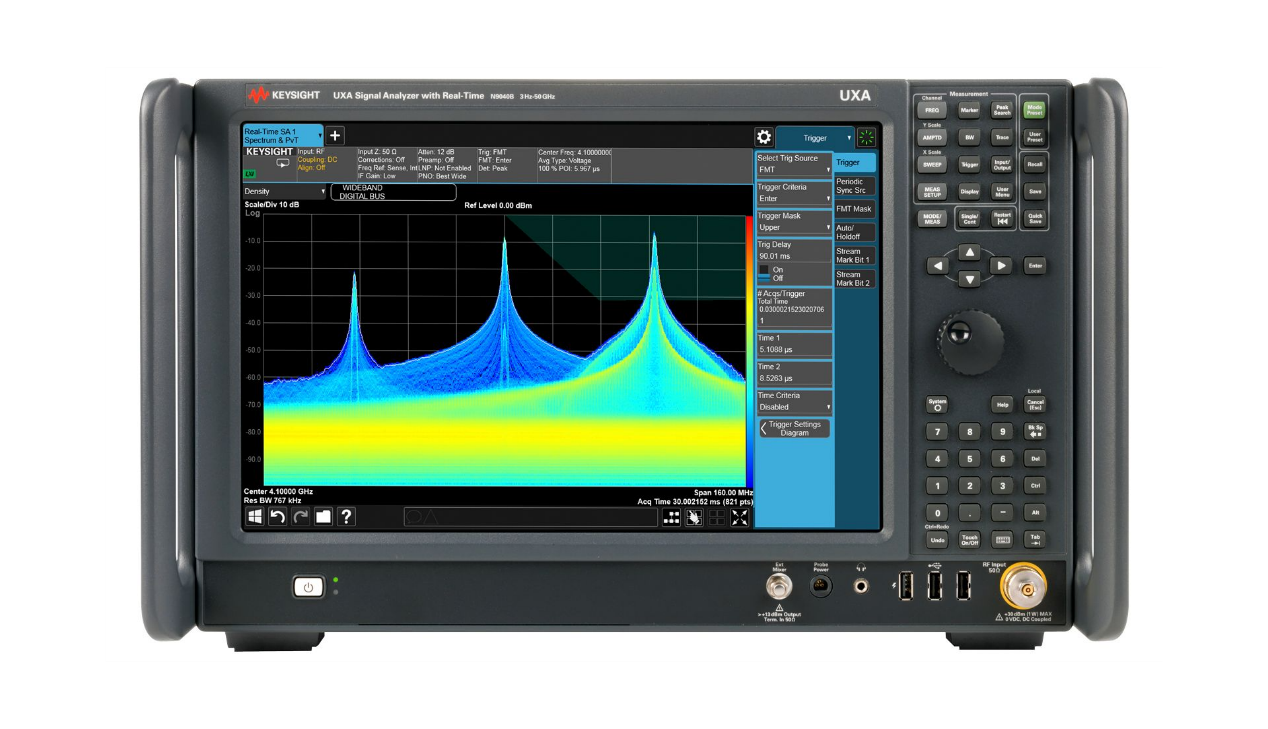

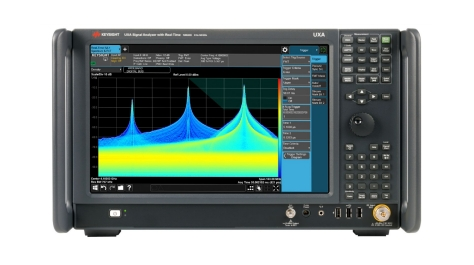

信号分析仪 | 600元/小时 |
| （HXJG-74） | ||
| 设备编号：N9040B | ||
| 频率范围： 2 Hz -26.5 GHz，全频带实时频谱分析仪。相位噪声：-136 dBc/Hz@ 1 GHz, 10 KHz offset | ||
 |
手持式微分析仪 | 500 元/小时 |
| （HXJG-75） | ||
| 设备编号：N9918B | ||
| 手持式设备，频率范围5 kHz到26.5 GHz，配备直观易用的操作界面和彩色触摸屏，便于查看测量结果。 | ||
 |

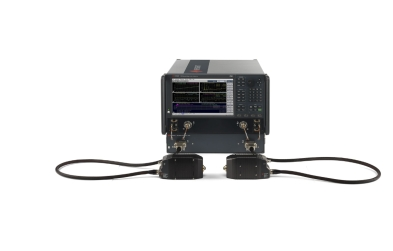

毫米波网络分析仪 | 1200元/小时 |
| （GS20230490） | ||
| 设备编号：N5242B | ||
| 工作频率覆盖75 GHz 至 110 GHz的2端口毫米波网络分析仪（含扩展模块）。 | ||
| 动态范围＞115 dB | ||
 |

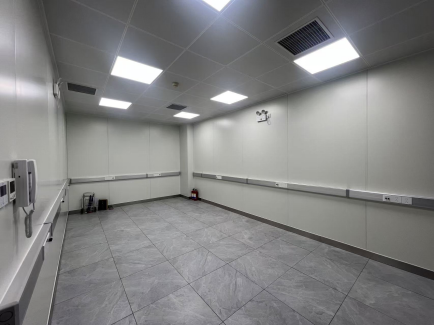

高性能屏蔽室 | 800元/小时 |
| 设备编号：20241573 | ||
| 屏蔽效能： D级 | ||
 | ||
